| 重汽豪沃單橋7噸干粉泡沫聯用消防車 產品主要技術資料 | |||
| 產品名稱： | JDF5190GXFGP70/Z型干粉泡沫聯用消防車 | 外型尺寸： | 8880×2496×3630 |
| 底盤型號： | ZZ5207TXFV471GE5 | 貨廂尺寸： | ×× |
| 前排乘客： | 2+4 | 額定載客(人)： |
|
| 總 質 量 ： (kg) | 19450 | 接近/離去角(° ) | 19/12 |
| 額定質量： (kg) | 6750 | 前懸/后懸： | 1430/2360 |
| 整備質量：(kg) | 12250 | 最高車速(km/h)： | 95 |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 整車說明： | 后伸:90mm;罐體總?cè)莘e:6.712立方米,水罐容積:2.8立方米,水罐尺寸:860×2350×1450,泡沫液罐容積:1.912立方米,泡沫液罐尺寸:585×2350×1450,干粉罐容積:2.0立方米,干粉罐尺寸(直徑×高)(mm):1300×1580;消防員按75千克/人計算;ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司;側面防護及后下部防護裝置材料材質:Q235,整體式結構;后下部防護裝置離地高度:475mm;主要專用裝置有消防泵,消防炮,干粉系統. | ||

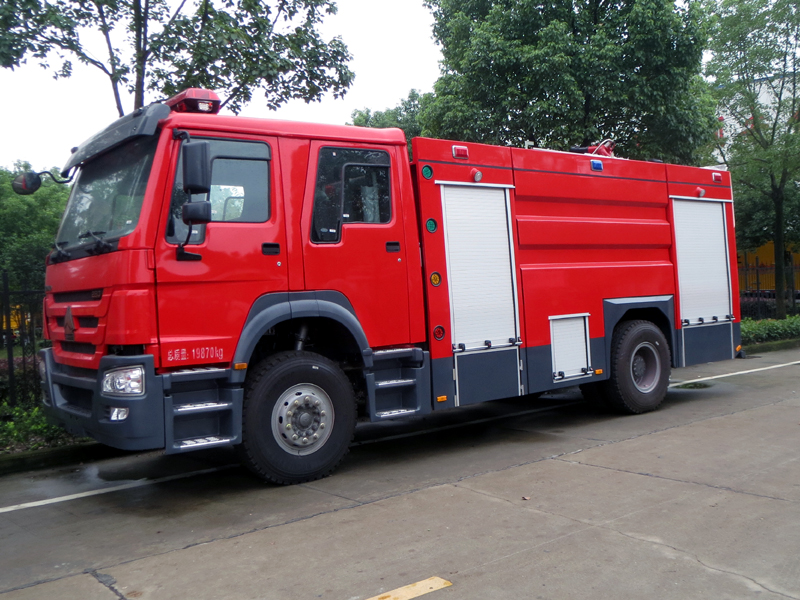

一、 整車描述
1、 概述
|
JDF5190GXFGP70/Z型泡沫消防車、JDF5190GXFGL70/Z型水罐消防車，采用重汽豪沃ZZ5207TXFV471GE5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱（干粉罐，氮氣瓶，干粉系統）,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水2800kg（PM80）/4700kg（SG80），泡沫液量1900kg（PM80），裝備了CB20.10/30.60型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（GP70）或PS60W(GL70)型車用消防炮和PF30干粉炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb201631223/24）并已列入工信部汽車新產品公告，CCCF正在申報中。 |
2、 整車主要參數
|
外廓尺寸 |
8880×2496×3630mm |
|
最大總質量 |
19450kg |
|
載液量 |
泡沫車載水2800kg，泡沫1900kg，水罐車載水4700kg；干粉：2立方 |
|
最高車速 |
95km/h |
|
消防泵額定流量 |
60L/s 1.0MPa |
|
消防炮額定流量 |
泡沫車：48L/s 1.0MPa 水罐車：60L/s 1.0MPa |
|
消防炮射程 |
泡沫車：泡沫≥50m 水≥55m 水罐車：≥70m |
|
比功率 |
248/19.25=12.88 |
|
接近角/離去角 |
19°/12° |
二、底盤
1、 底盤主要參數
|
型號 |
ZZ5207TXFV471GE5 |
|
|
制造商 |
中國重汽集團濟南卡車股份有限公司 |
|
|
發動機額定功率 |
248kw |
|
|
發動機排量 |
6870ml |
|
|
發動機排放標準 |
GB17691-2005國 = 5 \* ROMAN V |
|
|
驅動形式 |
4×2 |
|
|
軸距 |
5000mm |
|
|
最大允許總重 |
19250kg |
|
|
最小轉彎半徑 |
≤19m |
|
|
變速箱 |
手動 |
|
|
取力器 |
|
2、乘員室
|
結構 |
平頭、四門，原裝雙排 |
|
|
司乘人員數 |
2+4人 |
|
|
駕駛員位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關； |
三、 上裝結構及性能參數
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。 |
|
|
|
1、 器材箱和泵室
|
結構 |
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接） |
|
|
器材箱 |

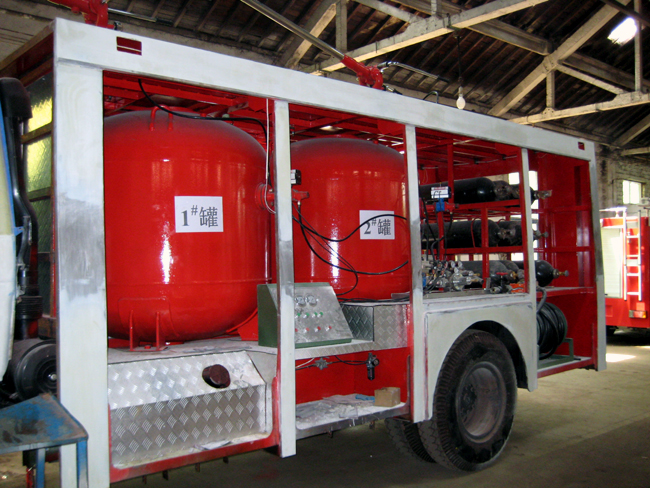

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱內安裝干粉罐，氮氣瓶及干粉系統。 |
|
|
泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材；車箱頂部放置吸水管及消防梯支架。 |
|
|
保溫位置：安裝燃油加熱器（根據客戶需求選裝） |
||
|
爬梯及上車?yán)?/span>
|
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
|
|
2、水罐 |
||
|
容量 |
2800kg（GL70）/4.7kg（GL70） |
|
|
材質 |
優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作） |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|
|
溢流口：設DN65溢流口1個 |
||
|
放余水口：設1個DN40水罐放余水口，配球閥 |
||
|
注水口：在水罐左右兩側各接1只DN80接口 |
||
|
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制 |
||
3、泡沫罐
|
容量 |
1.9000kg（GP70） |
|
|
材質 |
優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作） |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
|
溢流口：設DN40溢流口1個 |
||
|
放余液口：設1個DN40泡沫罐放余液口 |
||
|
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
四、水系統
1、水泵
|
型號 |
CB20.10/30.60型中低壓車用消防泵 |
|
|
形式 |
中低壓離心式 |
|
|
額定流量 |
60L/s @1.0MPa 30L/s @2.0MPa |
|
|
出口額定壓力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水裝置 |
自帶滑片泵 |
|
|
引水時間 |
最大吸深時≤50s |
2、 管路系統
|
管道材質 |
優質無縫鋼管 |
|
|
吸水管路 |
泵房后側設一個DN150吸水口 |
|
|
注水管路 |
水罐左右兩側各設一個DN80注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
|
出水管路 |
泵房左右兩側各設2個DN65及1個DN80出水口，帶截止閥和捫蓋 |
|
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
|
型號 |
PS50W |
|
|
制造商 |
成都威斯特消防機械有限公司 |
|
|
回轉角度 |
360°水平回轉 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
60L/S |
|
|
射程 |
≥70m |
2、車載泡沫炮
|
型號 |
PL48 |
|
|
制造商 |
成都威斯特消防機械有限公司 |
|
|
回轉角度 |
360°水平回轉 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
48L/S |
|
|
射程 |
泡沫≥50m 水≥55m |

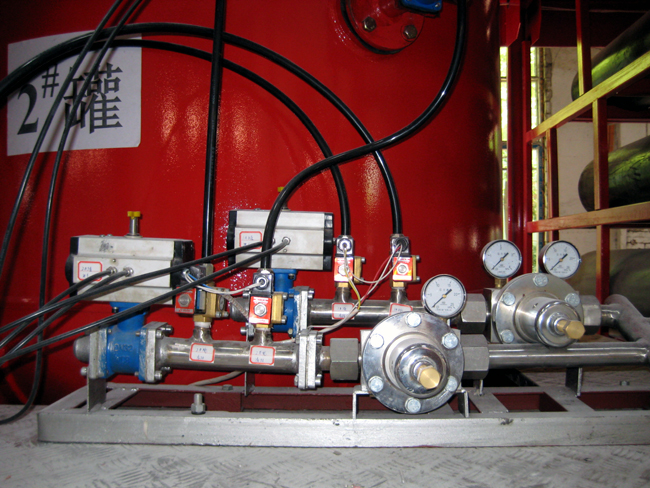

3、車載干粉炮及卷盤
|
型號 |
PF30 |
|
|
控制類型： |
電、氣動操作手動操作 |
|
|
材質： |
耐腐蝕材料 |
|
|
噴射強度： |
30kg/s |
|
|
工作壓力： |
1.4Mpa |
|
|
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。 |
||

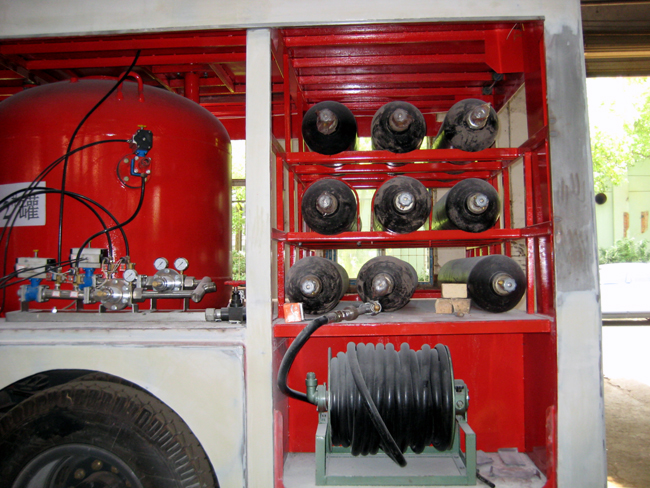

4、氮氣瓶
|
氮氣瓶數量： |
6（滿足干粉使用，帶鋼瓶架），設計符合GB5099規定 |
|
|
容量： |
70L |
|
|
填充壓力： |
15Mpa |
|
|
充氣時間： |
45s,設有集中充氣接口 |
|
|
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。 |
||
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
|
泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
|
附加電氣 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
|
面漆 |
優質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
|
1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
|
3 |
標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
|
1 |
吸水管 |
150×4米 |
2 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF150 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII150/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
13-65-20 |
6 |
盤 |
低壓；內扣式 |
|
6 |
水帶 |
13-80-20 |
6 |
盤 |
低壓；內扣式 |
|
7 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
8 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
9 |
水帶掛鉤 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
14 |
直流開花水槍 |
QZK3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
15 |
泡沫槍 |
PQ4/0.7Z |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
消防桶 |
|
1 |
個 |
|
|
18 |
滅火器 |
3㎏ |
1 |
具 |
|
|
19 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
20 |
橡皮錘 |
|
1 |
件 |
|
|
21 |
可充電式手提照明燈 |
|
1 |
件 |
|
3、選裝配置及器材
|
1 |
自動充電裝置 |
24V |
1 |
套 |
|
|
2 |
空呼靠背 |
|
3 |
套 |
|
|
3 |
空氣呼吸器 |
成員人數 |
|
套 |
|
|
4 |
水帶護橋 |
橡膠 |
2 |
副 |
|
|
5 |
伸縮拉梯 |
|
1 |
副 |
|
|
6 |
手臺泵 |
|
1 |
臺 |
|
|
7 |
破拆工具 |
|
1 |
套 |
|
|
8 |
其它消防器材 |
|
|
|
|
