HOWO四驅野泡沫消防車

更新日期：2019/2/23 來源于：www.shytzl.com 作者：江南專汽點擊次數：

整車介紹：

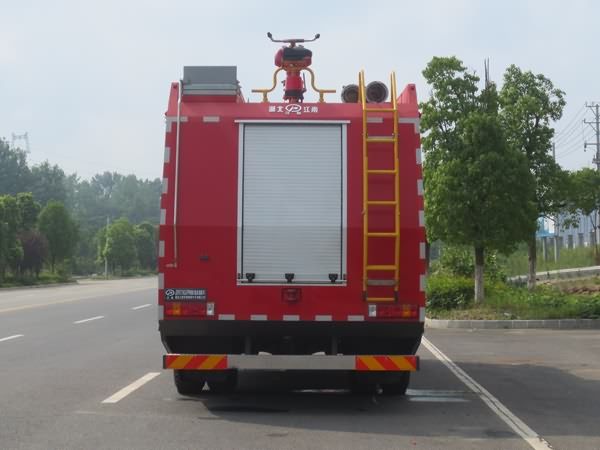

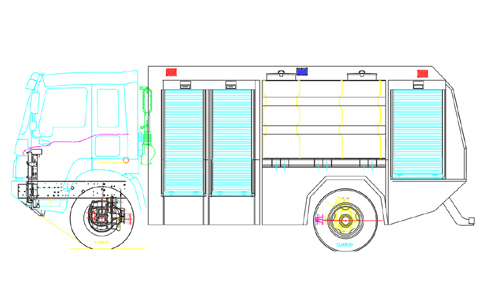

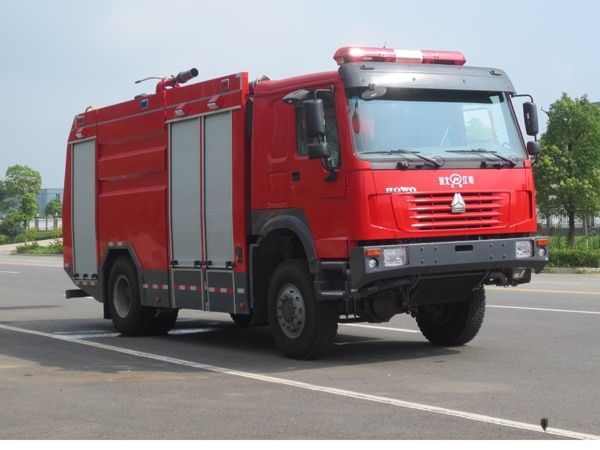

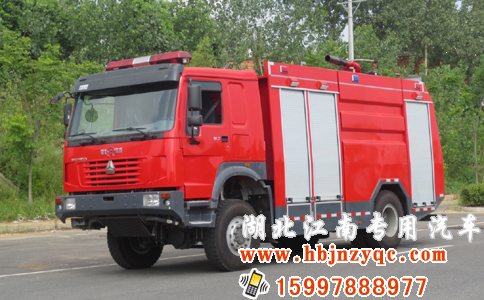

JDF5170GXFPM60型泡沫消防車、JDF5170GXFSG60型水罐消防車，采用重汽ZZ2187N5227E1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排駕駛室，可乘坐2人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水4000kg（PM60）/6000kg（SG60），泡沫液量2000kg（PM60），裝備了上海雄真消防設備有限公司生產CB10/60-XZ型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（PM60）或PS60W(SG60)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：）并已列入工信部汽車新產品公告，CCCF正在申報中。

主要參數

1、整車主要參數

外廓尺寸	8182×2550×3760mm
最大總質量	17300kg
載液量	泡沫車載水4000kg，泡沫2000kg，水罐車載水6000kg
最高車速	90km/h
消防泵額定流量	60L/s 1.0MPa
消防炮額定流量	泡沫車：48L/s 1.0MPa 水罐車：60L/s 1.0MPa
消防炮射程	泡沫車：泡沫≥50m 水≥55m 水罐車：≥70m
比功率	226/17.3=13.17
接近角/離去角	33°/13°

2、上裝參數

底盤

型號	ZZ2187N5227E1
制造商	中國重型汽車集團限公司
發動機額定功率	228kw
發動機排量	9726ml
發動機排放標準	GB17691-2005國 = 5 \* ROMAN V
驅動形式	4×4
軸距	4300mm
最大允許總重	17300kg
最小轉彎半徑	≤18m
變速箱	手動
取力器

消防泵

型號	CB10/60型低壓車用消防泵
形式	中低壓離心式
額定流量	60L/s @1.0MPa
出口額定壓力	1.0MPa
最大吸深	7m
引水裝置	自帶滑片泵
引水時間	最大吸深時≤50s

管路

管道材質	優質無縫鋼管
吸水管路	泵房后側設一個DN150吸水口
注水管路	水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋
冷卻水管路	配有冷卻取力器的冷卻水管路及控制閥

消防炮

型號	PS60W
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
最大仰/俯角	俯角≤-15°，仰角≥+45°
流量	60L/S
射程	≥70m
