湖北江南8噸泡沫干粉聯用消防車簡介

更新日期：2021/11/10 來源于：www.shytzl.com 作者：江南專汽點擊次數：

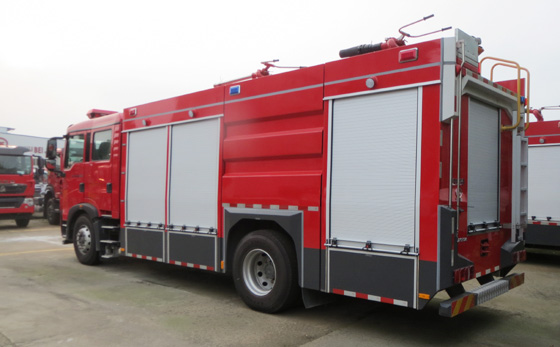

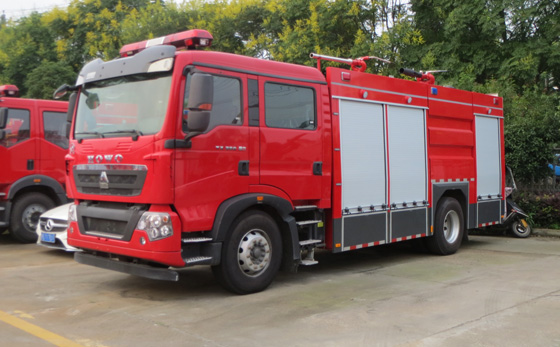

JDF5190GXFGP70/Z6型干粉泡沫消防車、JDF5190GXFGL70/Z6型干粉水罐消防車，采用重汽豪沃ZZ5207TXFV471GF5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱（干粉罐，氮?dú)馄�，干粉系統）,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水2700kg（GP70）/4750kg（GL70），泡沫液量2050kg（GP70），裝備了上海茸申消防設備有限公司CB20.10/30.60-RS型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL8/48（GP70）或PS8/60W(GL70)型車用消防炮和PF5～15/30干粉炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。

湖北江南8噸泡沫干粉聯用消防車簡介

一、整車參數：

外廓尺寸	8895×2550×3580mm
最大總質量	19250kg
載液量	泡沫車載水2700kg，泡沫2050kg，水罐車載水4700kg；干粉：2立方
最高車速	95km/h
消防泵額定流量	60L/s 1.0MPa
消防炮額定流量	泡沫車：48L/s 1.0MPa 水罐車：60L/s 1.0MPa
消防炮射程	泡沫車：泡沫≥60m 水≥70m 水罐車：≥75m
比功率	257/19.25=13.35
接近角/離去角	16°/11°

二、底盤參數：

型號	ZZ5207TXFV471GF5
制造商	中國重汽集團濟南卡車股份有限公司
發動機額定功率	257kw
發動機排量	6870ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	4×2
軸距	5000mm
最大允許總重	20000kg
最小轉彎半徑	≤19m
變速箱	手動
取力器

三、整車技術參數

1、水泵系統：

型號	CB20.10/30.60型中低壓車用消防泵
形式	中低壓離心式
額定流量	60L/s @1.0MPa 30L/s @2.0MPa
額定壓力	1.0MPa
最大吸深	7m
引水裝置	自帶滑片泵
引水時間	最大吸深時≤50s

2、水炮系統：

型號	PL8/48
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
最大仰/俯角	俯角≤-15°，仰角≥+45°
流量	48L/S
射程	泡沫≥60m 水≥70m

3、車載干粉及泡沫炮

型號	PF30
控制類型：	手動操作
材質：	耐腐蝕材料
噴射強度：	30kg/s
工作壓力：	1.4Mpa
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。

4、氮?dú)馄浚?

氮?dú)馄繑?shù)量：	6（滿足干粉使用，帶鋼瓶架），設計符合GB5099規定
容量：	70L
填充壓力：	15Mpa
充氣時間：	45s,設有集中充氣接口
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb202130394 ）并已列入工信部汽車新產品公告，CCCF正在申報中。
